Comment tester un fusible avec un multimètre ?

En tant qu’électricien ou ingénieur en herbe, vous pouvez être amené à effectuer diverses tâches de test et de dépannage avec votre multimètre.

Si mesurer des grandeurs électriques comme la tension et la résistance est une tâche courante, vous pouvez également être amené à utiliser votre multimètre pour vérifier si une batterie est en bon état ou si un fusible est grillé ou non. Et aujourd’hui, nous allons étudier ce dernier point : les étapes pour savoir comment tester un fusible avec un multimètre.

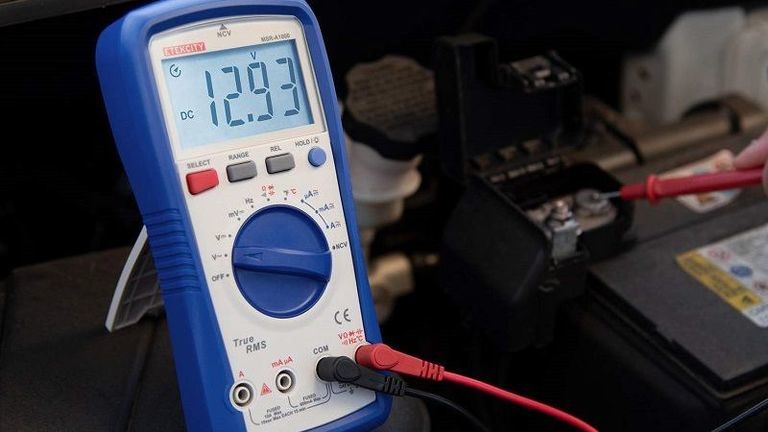

Comment tester un fusible avec un multimètre

Tester un fusible est une tâche très simple et directe. Le principe de base est de vérifier sa résistance, qui dénote sa capacité à, d’une part, permettre la circulation du courant dans un circuit et, d’autre part, supprimer les pointes et les surtensions.

Un fusible est un composant passif qui est utilisé dans les applications électriques et électroniques qui sont sujettes aux pointes de tension. Par conséquent, il est important pour un électricien de connaître les bases du test et du remplacement des fusibles.

Pour ce guide, vous aurez besoin d’un petit fusible (nous utiliserons un fusible de 5A) et d’un multimètre numérique.

Apprenez à utiliser un multimètre avec les guides suivants :

  • Comment utiliser un multimètre pour tester une batterie
  • Comment mesurer la résistance à l’aide d’un multimètre
  • Comment tester la continuité avec un multimètre

Comment tester un fusible avec un multimètre ?

Suivez les étapes décrites ci-dessous pour utiliser un multimètre afin de tester un fusible de n’importe quel calibre.

Etape 1

Sortez votre multimètre et mettez-le sous tension. Sélectionnez la fonction résistance à l’aide du sélecteur.

Comment tester un fusible avec un multimètre

Etape 2

Prenez un fusible de n’importe quel calibre et placez-le sur la table (en bois de préférence). Ceci afin d’éviter son contact avec tout autre matériau conducteur.

Étape 3

À l’aide des sondes de test du multimètre, connectez-le à chaque extrémité du fusible (revêtements métalliques) comme indiqué sur l’image ci-dessous. Sélectionnez la plage de résistance la plus faible (200 ohms dans cet exemple)

Comment utiliser un multimètre pour tester un fusible

Étape 4

Il existe deux possibilités :

  1. Si l’écran affiche une certaine valeur parasite (en ohms), alors le fusible est en bon état (dans l’image ci-dessus, elle est de 1.5 ohms)
  2. Si l’affichage indique un état de résistance de 100%, c’est-à-dire la valeur 1, alors le fusible est grillé

Ce processus est le même pour tous les types de fusibles. L’essentiel est de tester la résistance du filament qui se trouve à l’intérieur du fusible. Si le multimètre indique une résistance de 100%, alors le fusible est techniquement inutile. Dans ce cas, vous devez immédiatement le remplacer par un nouveau.

Dans le cas où vous voulez tester un fusible alors qu’il est connecté à un circuit/système, veillez à éteindre le circuit/système avant de le tester. Ceci afin d’éviter tout choc ou court-circuit.
